Dans les systèmes de signalisation ferroviaire, la fiabilité n'est pas une option, mais une exigence structurelle. La connectique ne se limite pas à une simple interface physique. Elle constitue le système nerveux des installations de sécurité.
SNIC CONNECTIQUE est reconnu comme l'expert de référence dans l'intégration de la technologie N.S1, où chaque composant doit répondre à des contraintes environnementales et opérationnelles extrêmes.
La qualité de la connectique est la condition sine qua non de la disponibilité du réseau. Une micro-coupure ou une dérive de contact peut paralyser une ligne entière. En maîtrisant l'architecture N.S1, SNIC CONNECTIQUE contribue à garantir une continuité de service durable, en transformant une exigence normative en levier de performance industrielle.
Le relais N.S1 (Non-contrôlé, Signalisation, France), régi par la norme NF F 70-030, constitue le pivot des systèmes de sécurité dits “fail-safe”.
Son architecture repose sur une hiérarchie de sécurités mécaniques et électriques, conçue pour garantir un retour systématique à un état sûr en cas de défaillance.
Pour les relais neutres, le rappel de l'armature mobile vers la position de repos (ouverture des contacts de travail) est assuré par la pesanteur. Ce principe garantit une rupture systématique du circuit en cas de défaillance d'alimentation.
Un entrefer (air gap) minimal de 0,2 mm est maintenu à l'état neuf. Durant tout le cycle de vie, cet entrefer ne doit jamais descendre sous 0,1 mm. L'utilisation debutées en matériaux anti-rémanents proscrit tout risque de maintien par magnétisme résiduel ("magnetic sticking").
Tous les éléments mobiles sont mécaniquement guidés (type conduit). Les plots bifurqués en alliages spécifiques sont dits "weld-resistant". La matière des contacts est la première ligne de défense contre le soudage accidentel ; la gravité n'intervenant qu'en second rideau de sécurité.
Qualifiés pour 10^7 manœuvres, ces relais interdisent l'usage du laiton et du zamak pour prévenir toute corrosion intergranulaireou fragilisation structurelle.
Cette conception élimine les faux signaux. Le respect strict de l’entrefer et l’usage de matériaux nobles garantissent que le relais retombera toujours en position de sécurité, même après plusieurs décennies de service intense.
L'écosystème N.S1 est un modèle d'interopérabilité fondé sur les normes NF F 70-030 et NF F 70-020 (boîtiers). Cette standardisation permet une gestion optimisée du cycle de vie des actifs (LCC).
Un cadre technique robuste
Conformité totale aux exigences AFNOR et à la fiche UIC 736
Distinction claire entre relais de "Poste" (P) pour les centres de contrôle et de "Ligne" (L) pour la logique de pleine voie
Capacité de transport de 6A en régime permanent et résistance à des pics de 30A pendant 0,5s sans altération
Opérationnel de -25°C à +70°C, supportant des vibrations de 0,25g sur les trois axes (X, Y, Z)
Le choix de la technologie N.S1 assure une maintenance simplifiée. L'absence d'entretien nécessaire sur les relais eux-mêmes, combinée à une base installée massive, réduit drastiquement les coûts d'exploitation sur le long terme.
Le raccordement des châssis de signalisation exige des interfaces capables de maintenir une intégrité de contact parfaite en environnement vibratoire. SNIC CONNECTIQUE propose des solutions adaptées à chaque topologie d'installation :

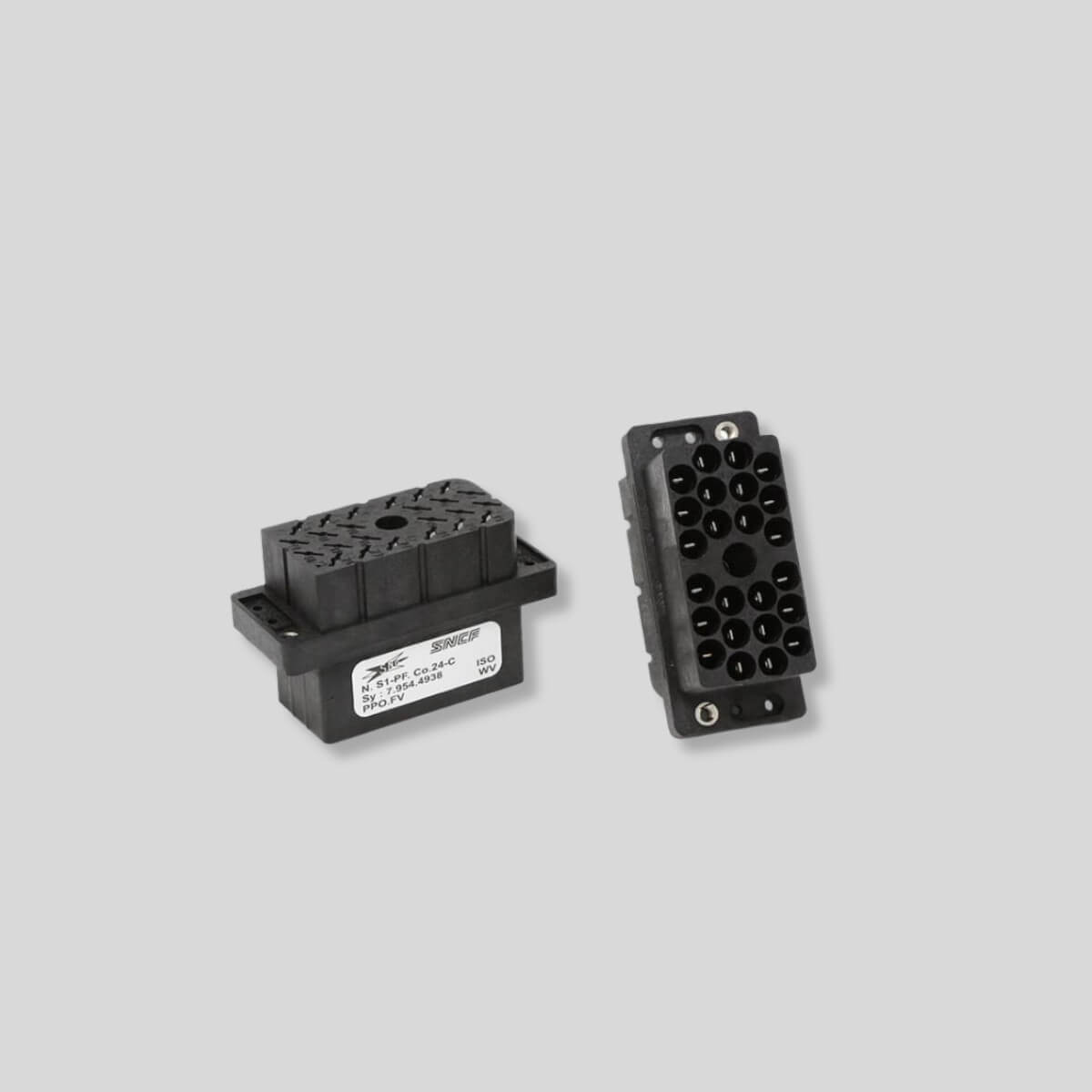

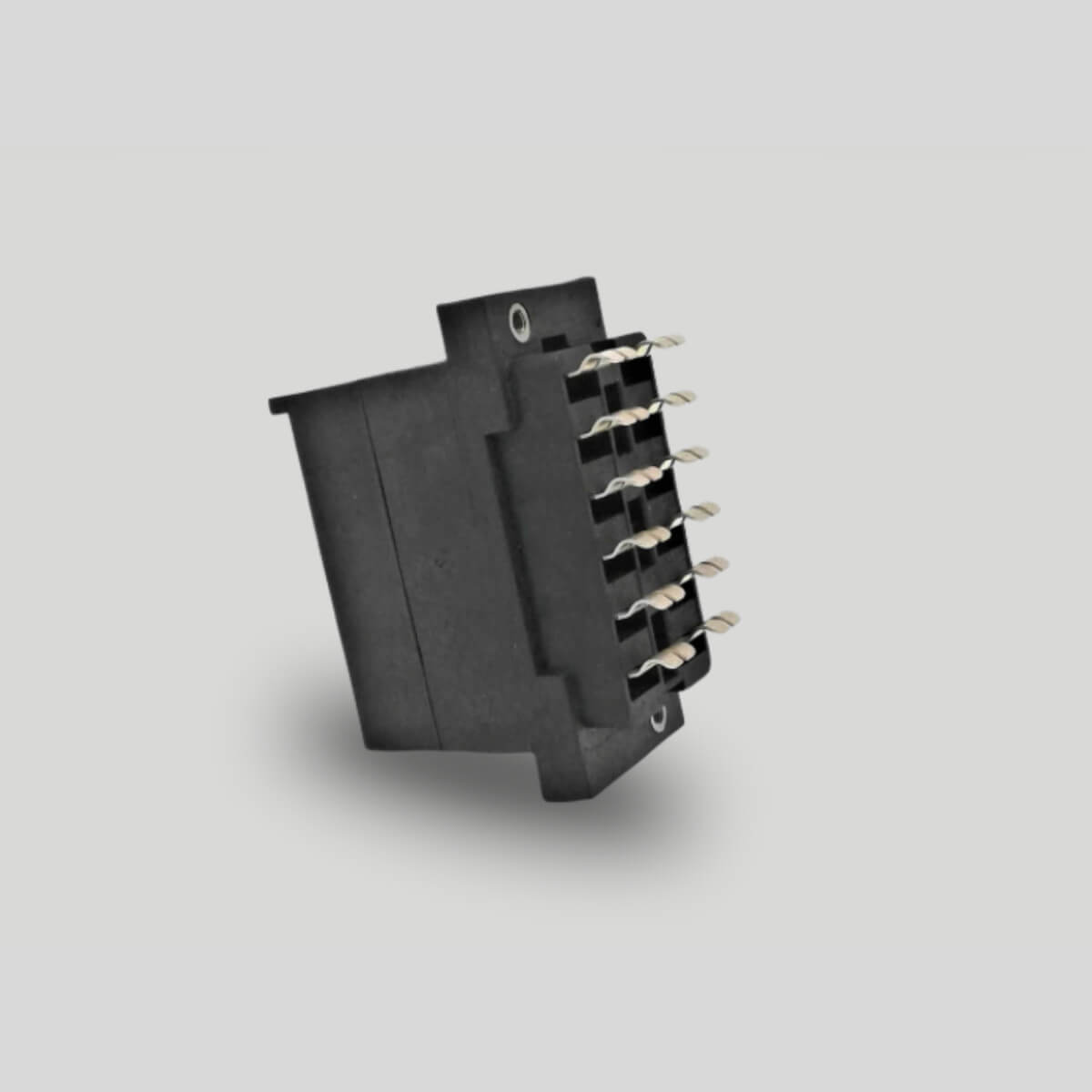

Connecteur arrière pour montage traversant (through wall). Utilise des terminaux Faston 2,8 x 0,5 mm, offrant une flexibilité optimale pour les modifications de câblage sur site.

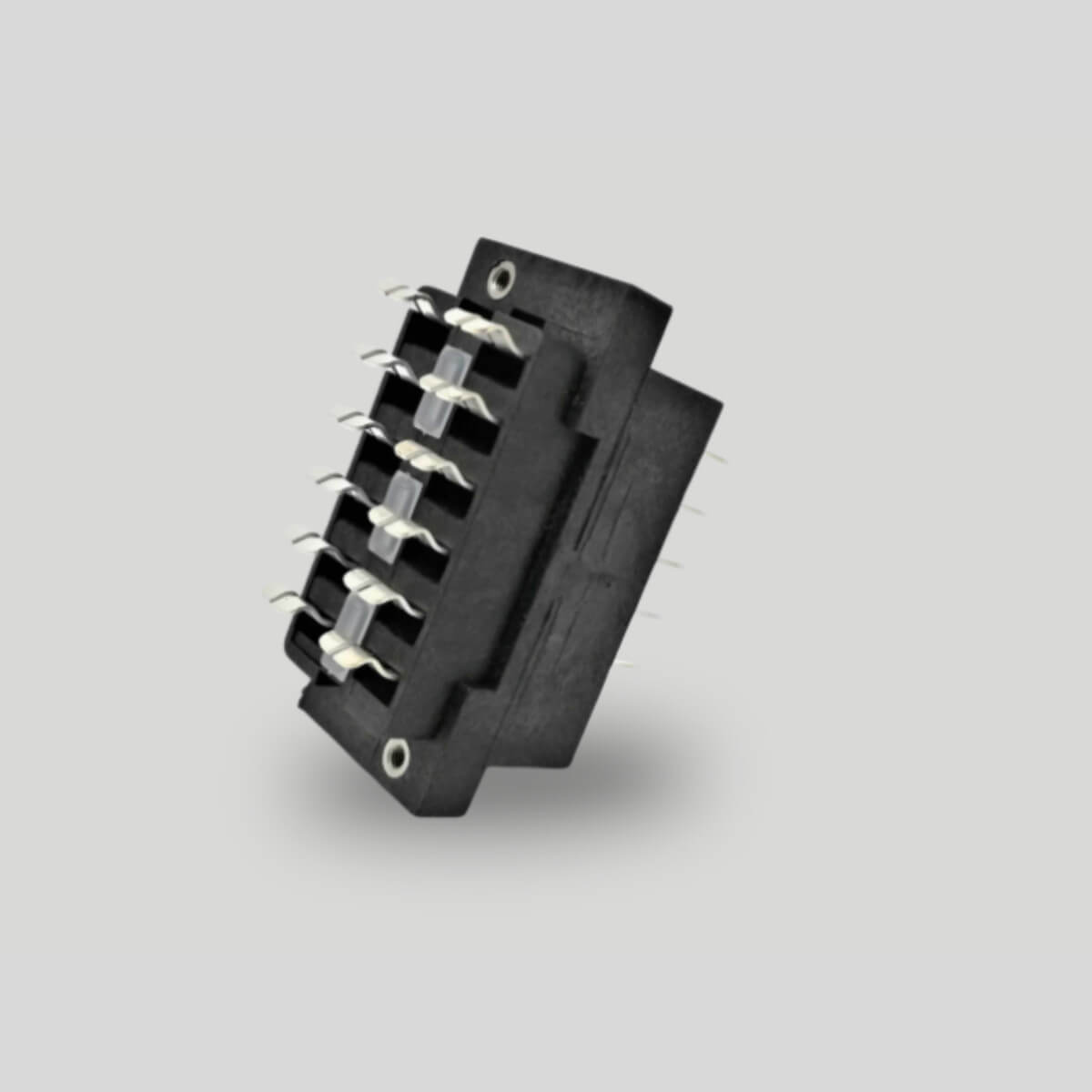

Solution de raccordement par enroulement (Wrap). Cette technique assure une connexion étanche aux gaz (gas-tight) et une résistance aux vibrations supérieure pour les installations permanentes de haute densité.

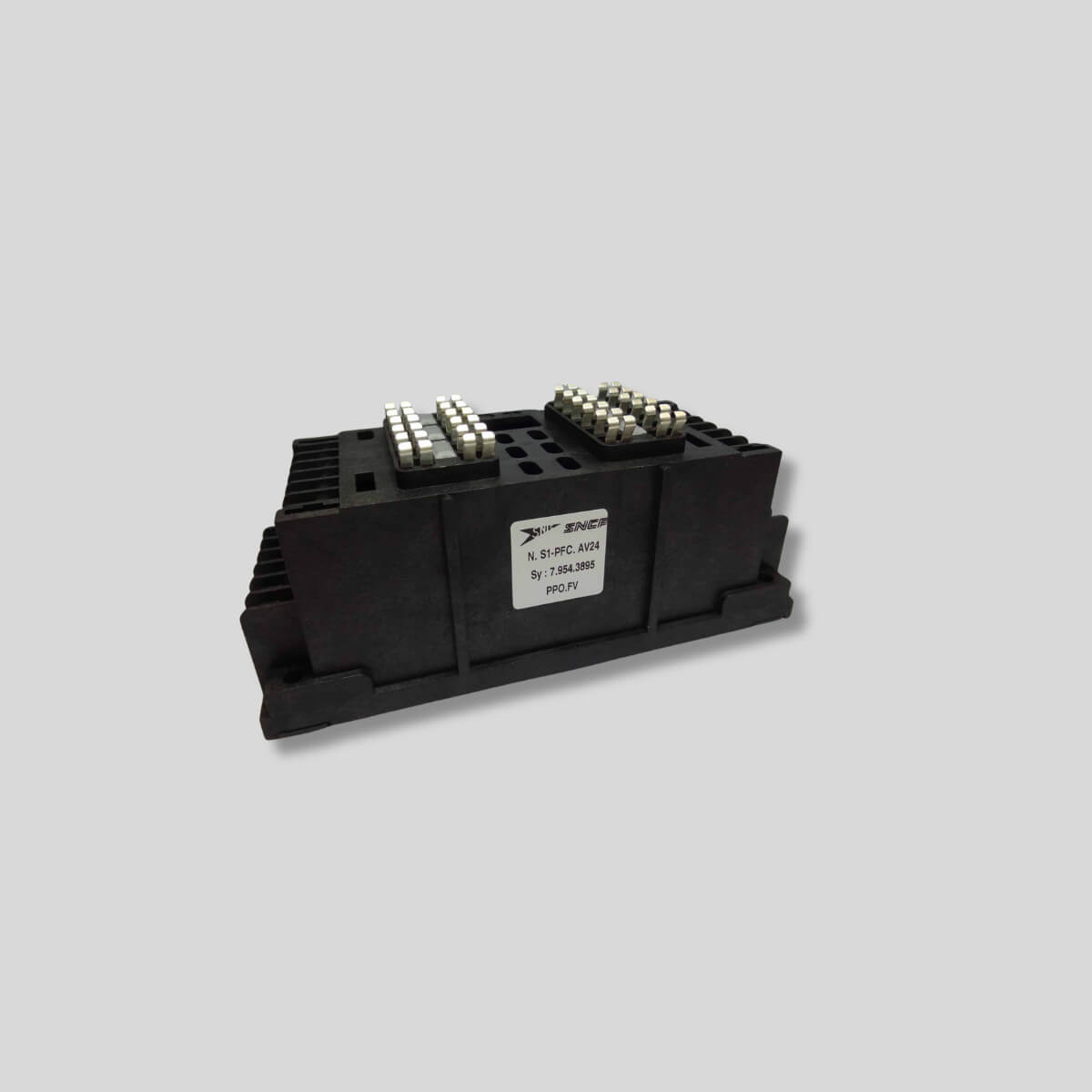

Destiné au montage mural (wall mounting), ce connecteur utilise des terminaux à vis. Il permet un accès direct et sécurisé en face avant, idéal pour les armoires compactes.
Interface haute densité respectant un chemin de fuite de 4 mm pour garantir l'isolement galvanique requis par la norme.
Le choix entre Faston et Wrap n'est pas anodin. Alors que le Faston facilite l'agilité, le Wrap est privilégié pour sa fiabilité à long terme contre l'oxydation des points de contact dans les zones à fortes vibrations.
La flexibilité du système repose sur le concept de relais "plug-in". Les embases SNIC CONNECTIQUE, conformes à la NF F 70-020, permettent un remplacement rapide des modules sans déconnexion du câblage fixe (MTTR réduit).
Sécurisation de l'intervention
Le maintien du relais sur son embase n'est pas simplement frictionnel ; il est assuré par un verrouillage mécanique par came, garantissant une connexion automatique et stable sous un poids inférieur à 0.85 kg par module simple.
Un système de broches de codage (ex: code123 pour un relais N.S1-P-24-4.0.4) rend l'erreur humaine matériellement impossible. Un relais de type "Ligne" ne pourra jamais être inséré dans une embase prévue pour un relais "Poste".
Cette modularité permet le "hot-swapping" (remplacement à chaud) en toute sécurité. Le détrompage positif assure que la logique de sécurité conçue au bureau d'études est rigoureusement respectée sur le terrain par les techniciens de maintenance.
En maîtrisant l'intégralité de la chaîne de signalisation, du connecteur fixe PFC à l'embase verrouillée, SNIC CONNECTIQUE sécurise chaque nœud de communication ferroviaire. Notre expertise repose sur la traduction rigoureuse des constantes physiques (entrefer de 0,2 mm, couple de rappel, tenue aux courants de crête) en solutions matérielles indestructibles.
Opter pour SNIC CONNECTIQUE, c’est choisir une ingénierie qui transforme la contrainte normative en une performance de sécurité absolue. Nous nous engageons à pérenniser l’intégrité de vos réseaux par une connectique d’excellence, fidèle à la tradition de haute sécurité du secteur ferroviaire.
